今日、世界的に急速に発展している新エネルギーおよびエネルギー貯蔵技術において、バッテリーエネルギー貯蔵システムは徐々にエネルギー構造変革の重要な要素になりつつあります。
多くのエネルギー貯蔵技術の中でも、液冷バッテリーエネルギー貯蔵パックは、その高い安全性、高い安定性、長寿命により、大規模エネルギー貯蔵発電所、産業用エネルギー貯蔵システム、および高性能アプリケーションの主流の選択肢になりつつあります。では、水冷バッテリーエネルギー貯蔵パックとは一体何なのでしょうか?従来の空冷エネルギー貯蔵方式と比較して、その利点は何ですか?どのように機能するのでしょうか?この記事では、液冷バッテリーエネルギー貯蔵パックについて包括的に紹介します。
1. 基本的な考え方 液冷式バッテリーエネルギー貯蔵パック

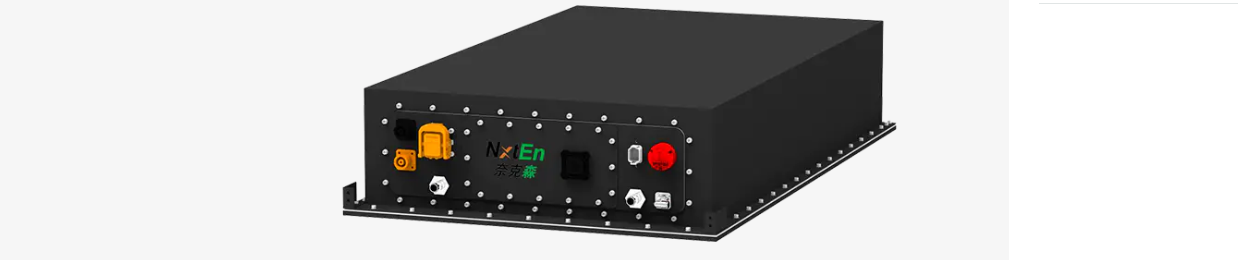

液冷バッテリーエネルギー貯蔵パックは、液体冷却技術を使用してバッテリー温度を制御するエネルギー貯蔵デバイスです。コアエネルギーユニットとしてリチウム電池（リン酸鉄リチウム電池など）を使用し、複数の電池モジュールを統合してパッケージ化します。循環冷却剤がパイプラインを通って流れ、バッテリーから熱を均一に除去し、バッテリーの動作を安定した安全な温度範囲内に維持します。
大型エネルギー貯蔵システムは、充電および放電中に大量の熱を発生します。過度の温度はバッテリーの劣化を促進し、効率を低下させ、さらには安全上の問題を引き起こす可能性があります。液体冷却システムは、効率的な熱交換を通じてバッテリーを最適な動作温度範囲内に維持し、より安全で、より長持ちし、より高性能な動作を実現します。
液冷エネルギー貯蔵パックは通常、次の 4 つの主要部分で構成されます。
バッテリーモジュール:直列および並列に接続された複数のセルで構成され、これはストレージパックのエネルギーコアです。
冷却プレート/パイプ:冷却液は冷却プレート内を循環し、熱伝導によってバッテリーからの熱を伝達します。
熱管理システム: 液体を循環させ、温度と流量を制御する冷却剤ポンプ、熱交換器、バルブ、温度センサーが含まれています。
バッテリー管理システム (BMS):バッテリーの電圧、電流、温度をリアルタイムで監視し、熱管理システムと連携してシステム全体の安全な動作を保証します。
これらの構造は密接に連携して、安定した効率的な温度制御システムを形成します。
液冷エネルギー貯蔵パックの動作原理
液冷システムの核となるのは「液循環熱マネジメント」です。そのワークフローは次のとおりです。
（1）バッテリーは動作中に発熱します。
（2）液冷プレートは電池モジュールに取り付けられており、金属熱伝導材を介して冷却液に熱を伝えます。
（3）冷媒はポンプの駆動により流れ、熱交換器に熱を運びます。
（4）熱交換器は熱を放散します（空気または冷却システムと熱を交換します）。
（5）冷却された液体は液冷板に戻り、新たなサイクルが始まります。
この連続サイクルにより、バッテリー温度は理想的な範囲 (通常 20℃ ～ 35℃) 内に正確に制御されます。
2. 液冷式バッテリーエネルギー貯蔵パックの利点と特徴
(1) 正確かつ均一な温度制御
温度差が大きく放熱が不均一となる空冷システムに比べ、液冷はバッテリーの温度差を3℃以内に抑えることができ、熱暴走のリスクを大幅に低減します。
(2) バッテリー寿命とパフォーマンスの向上
温度が安定すると、バッテリーの劣化が効果的に遅くなり、バッテリー寿命が 20% ～ 40% 延長され、充放電効率も向上します。
(3) 安全性の大幅向上
液体冷却システムは、バッテリー温度が異常な場合に熱を素早く放散し、同時に BMS と連携して保護することができるため、大規模なエネルギー貯蔵プロジェクトに適しています。
(4) 高エネルギー密度および大規模アプリケーションのサポート
液体冷却は強力な放熱機能を備えており、より高出力で大規模なエネルギー貯蔵システムの動作をサポートするため、産業用および商業用エネルギー貯蔵、グリッドのピークカット、太陽光発電とエネルギー貯蔵の統合シナリオに特に適しています。
液冷エネルギー貯蔵パックの応用分野
液体冷却技術は、次のようなさまざまなエネルギー貯蔵シナリオに急速に浸透しています。
大規模な系統側エネルギー貯蔵発電所（周波数調整、ピークシェービング、バレーフィリング）
商業用・産業用蓄電システム（電気料金の削減と電力供給の安定性向上）
統合された太陽光発電および風力エネルギー貯蔵システム
データセンターや通信基地局のバックアップ電源
電気自動車のバッテリー交換ステーションと充電ステーション。
その安定性と高い安全性により、エネルギーのデジタルでインテリジェントな未来の重要な要素となっています。
液冷電池蓄電パックは、液体の循環を利用して放熱を行い、効率的、安全、安定した動作を実現する蓄電製品です。高い安全性、長寿命、高性能を備え、新エネルギー業界で最も重要なエネルギー貯蔵ソリューションの1つになりつつあります。
3. 液冷エネルギー貯蔵ソリューションを選択するメーカーが増えているのはなぜですか?
新エネルギー産業の急速な成長とエネルギー貯蔵アプリケーションシナリオの継続的な拡大に伴い、バッテリーの安全性、システム効率、寿命が徐々に業界の中心的な関心事になってきました。特に、大規模エネルギー貯蔵発電所、産業用および商業用エネルギー貯蔵、太陽光発電とエネルギー貯蔵の統合などの高出力、高エネルギー密度のアプリケーションでは、従来の空冷式エネルギー貯蔵ソリューションは、もはやより高い性能要件を満たすことができません。その結果、液冷エネルギー貯蔵ソリューションが急速に台頭し、多くのエネルギー貯蔵装置メーカーにとって主流の選択肢となっています。では、なぜ液冷エネルギー貯蔵ソリューションを選択するメーカーが増えているのでしょうか?この背後にある業界のロジックとテクノロジーの推進要因は何ですか?
(1) 熱管理の重要性がエネルギー貯蔵システムの安全上限を決定する
エネルギー貯蔵発電所で最も一般的に使用される電池は、リン酸鉄リチウム電池と三元リチウム電池です。これら 2 種類のバッテリーは、充電および放電中に継続的に発熱します。熱を時間内に放散できないと、次のような問題が発生します。
バッテリー温度の継続的な上昇
内部抵抗の増加
化学反応のアンバランス
バッテリー寿命の短縮
最も危険なのは、熱暴走や安全上の事故を引き起こす可能性があることです。
空冷は空気の流れに依存して冷却しますが、空気の熱伝導率は非常に低く、熱放散能力は限られており、特にバッテリーが高密度に積み重ねられたエネルギー貯蔵コンパートメントでは熱が放散されにくい傾向にあります。システムがメガワットレベルまでスケールアップすると、熱管理に対するプレッシャーは倍増します。
対照的に、液体冷却では、冷媒を使用してバッテリーモジュールに直接接触して熱を伝達するため、熱放散速度は空気の数十倍になります。したがって、熱管理がエネルギー貯蔵システムの生命線となり、液体冷却がより効率的で信頼性の高いソリューションであることを認識するメーカーが増えています。
(2) 液体冷却により大規模エネルギー貯蔵システムの安全性が向上
エネルギー貯蔵産業は急速に拡大しており、大規模な発電所が頻繁に送電網に接続されているため、安全性に対する要求が高まっています。空冷システムは温度均一化機能が不十分であり、多くの場合、モジュール間の大きな温度差や局所的な過熱が発生します。大容量のエネルギー貯蔵の場合、これは潜在的な安全上の問題です。
液体冷却技術には次の利点があります。
温度差が小さい：液冷はセル温度差を3℃以内に安定制御でき、空冷式の温度差8～15℃に比べて大幅に優れています。温度の安定性が高いほど、バッテリーの劣化がより均一になり、安全性が高まります。
より迅速な温度制御応答: バッテリー温度が異常に上昇した場合、液体冷却により熱を迅速に除去し、局所的な過熱の蓄積を防ぎます。
ライフサイクル全体の安全性監視をサポート: 液冷システムは BMS (バッテリー管理システム) とリンクされており、リアルタイムの温度監視、冷却剤流量の自動調整、早期故障警告を実現します。これらはすべて、空冷システムでは達成できない正確な温度制御機能です。
したがって、安全性が高く、温度均一性が優れている液体冷却ソリューションは、当然のことながら、大規模なエネルギー貯蔵プロジェクトにとって好ましい選択肢となっています。
(3) バッテリー寿命の向上とエネルギー貯蔵ライフサイクルコストの削減
バッテリーのコストはエネルギー貯蔵システムの総コストの 50% 以上を占め、寿命はシステムの経済性を直接決定します。
空冷ソリューションの問題点: 温度差が大きいとセルの劣化が不均一になり、メンテナンスや交換のコストが高くなります。液体冷却の利点: 高い温度均一性により、各セルの劣化率がより安定し、バッテリー寿命が 20% ～ 40% 延長されます。バッテリーモジュールの早期故障を減らし、メンテナンスの難易度を下げ、メンテナンスの頻度を下げます。
エネルギー貯蔵システムの規模が MWh または GWh レベルに達すると、寿命の延長によってもたらされるコスト上のメリットは大きくなります。メーカーが、寿命が長く、その後のコストが低い液体冷却技術を積極的に使用するのはこのためです。
(4) 液体冷却は、高エネルギー密度および高出力エネルギー貯蔵システムに適しています。
エネルギー貯蔵需要の拡大に伴い、さまざまなエネルギー貯蔵デバイスが「小型化・大容量化」を目指して開発されています。
この傾向の下、空冷システムには次のような欠点が徐々に現れてきています。
複雑なエアダクト設計
狭い空間を気流で覆うのが難しい
高出力の充放電時の放熱が不十分
液体冷却システムは、この開発方向に完全に適しています。
液体冷却には、高効率の熱交換、小さな設置面積、より高い電力密度のサポート、高速、大電流シナリオへの適用性など、いくつかの利点があります。
したがって、液体冷却は、コンテナ化されたエネルギー貯蔵、ラックマウント型エネルギー貯蔵、発電所のエネルギー貯蔵、電気自動車のバッテリー交換ステーションや充電ステーション用のエネルギー貯蔵などの用途にとってより有利です。メーカーは主に、エネルギー貯蔵システムの「高出力、高密度、高統合」の開発トレンドに合わせて液体冷却ソリューションを選択します。
(5) 液体冷却システムはよりインテリジェントであり、将来のエネルギー貯蔵開発に適しています
エネルギー貯蔵業界はインテリジェンスとデジタル化に向かって進んでおり、液冷システムはこの傾向にシームレスに適合します。
温度センサー、流量センサー、圧力センサー、およびアルゴリズム モデルを液冷ソリューションに追加すると、システムは次のことが可能になります。冷却速度の自動調整、温度変化のインテリジェントな予測、エネルギー消費の最適化、リモート監視と診断の実現。
AI、バッテリー状態管理 (BHM)、およびビッグ データ プラットフォームを適用することで、液冷システムは次のことを実現できます: 早期故障警告、最適な温度ゾーンの自動調整、寿命曲線の計算、最適な運用コスト。対照的に、空冷ソリューションは、このような洗練されたインテリジェントな管理を実現するのに苦労しています。したがって、インテリジェンスへの傾向により、液体冷却ソリューションの普及が加速しています。
(6) 液冷システムのコストは急速に低下しており、業界への参入障壁は低くなっている
初期の頃、液体冷却ソリューションは確かに高価で、構造的により複雑だったので、空冷が主流になりました。ただし、技術の成熟とサプライチェーンの拡大に伴い、液冷システムのコストは大幅に減少しました。
液冷プレートの標準生産
冷媒循環システムのモジュール化
制御システムの統合の強化
エネルギー貯蔵業界の需要の急速な拡大によってもたらされるスケールメリット
現在、液冷と空冷のコスト差は大幅に縮まり、性能上の利点もますます明らかになってきています。
メーカーの選択ロジックが明らかになりました。コストをわずかに増加させるだけで、安全性と寿命が大幅に向上するため、非常に価値のある選択となります。
4. 水冷バッテリーパックはどのようにして高効率と安全性を両立させているのでしょうか？
今日の急速に発展するエネルギー貯蔵および新エネルギー産業では、バッテリー システムの安全性と効率が産業の中心的な焦点となっています。大規模なグリッドサイドのエネルギー貯蔵発電所、産業用および商業用エネルギー貯蔵システム、または電気自動車の充電および交換ステーションや屋外エネルギー機器のいずれであっても、安定性、効率性、信頼性の高いバッテリー パックは不可欠です。この状況で液冷バッテリー パックが急速に登場し、エネルギー貯蔵温度制御ソリューションの主流になりました。では、液冷バッテリーパックは一体どのようにして高効率と安全性を両立させているのでしょうか？
(1) 水冷電池パックの核心：温度管理が性能と安全性を決める
バッテリーは充電および放電中に大量の熱を発生します。この熱を時間内に放散できない場合、効率が低下するだけでなく、安全上の危険を引き起こす可能性があります。業界データによると、バッテリー故障の 80% 以上が温度暴走に関連している一方、従来の空冷システムは空気の熱伝導率が低いため、高エネルギー密度のアプリケーションの放熱要件を満たすことができません。
液冷式バッテリー パックは、循環冷却剤を通じてバッテリーから熱を直接除去し、空冷システムよりも数十倍強力な熱交換能力を提供し、安定したバランスのとれたバッテリー動作温度を維持します。この温度制御能力が「高効率安全」を実現する基盤となります。
(2) 水冷バッテリーパックはどのようにして効率的な放熱を実現しているのでしょうか?
液冷システムの設計原理は、「急速な熱伝達」という 4 つの言葉で要約できます。その中心的な構造には次のものが含まれます。
バッテリーモジュールに密着した液冷プレート：液冷プレートの冷却チャネルがバッテリーに近く、金属材料の高い熱伝導率により急速に熱を吸収します。
冷却液の循環により熱を除去: 循環ポンプが冷却液の流れを駆動し、バッテリーから熱交換器に熱を伝達します。
熱交換器による効率的な熱放散: 熱交換器は空気または液体を通じてさらに熱を放散し、冷却剤を再び冷却します。
インテリジェントな温度制御システム: 温度センサーと制御システムがバッテリー温度をリアルタイムで監視し、冷却剤の流量と速度を自動的に調整します。この液冷システムは、「熱吸収→熱伝達→熱放散→循環」という閉ループ機構を通じて、バッテリーが常に最適な温度範囲 (通常 20 ～ 35℃) で動作することを保証し、安定した信頼性の高い性能出力を保証します。
(3) 液体冷却技術はバッテリー効率をどのように向上させますか?
効率の向上は主に次の 3 つの側面に反映されます。
温度安定性の向上により充放電効率が向上します。バッテリーの化学反応速度は温度に直接関係します。温度が高すぎると反応が速すぎて内部抵抗が増加し、温度が低すぎると放電性能が低下します。液冷システムはバッテリーを最適な性能範囲内に維持し、より効率的なエネルギー変換を可能にします。
急速冷却により電力制限が回避されます。高電力アプリケーション (ピーク放電や急速充電など) では、熱の蓄積によりバッテリーの出力が制限されます。液体冷却システムは熱を素早く放散することができるため、バッテリーは高出力を継続的に維持できます。
温度差が小さいとシステムの一貫性が向上します。液冷システムはセル間の温度差を3℃以内に制御でき、空冷の8～15℃に比べて大幅に優れています。一貫性が向上すると、システム全体の効率が向上し、劣化がより均一になります。
要約すると、液冷バッテリー パックはバッテリーを最適な状態に保ち、より高いエネルギー利用とより安定したパフォーマンス出力を実現します。
(4) 水冷電池パックはどのようにしてより高い安全性を実現しているのでしょうか？
空冷ソリューションと比較して、液冷ソリューションには安全性の点で大きな利点があります。主な理由は次のとおりです。
より正確な温度制御により、熱暴走のリスクを軽減します。
熱暴走は局所的な高温によって引き起こされることがよくありますが、液冷システムは局所的な熱を素早く除去し、温度の上昇を防ぐことができます。
包括的な温度監視システム。
水冷システムには通常、次のものが含まれます。
多点温度センサー
冷却水温度監視
流量と圧力の監視
BMS との緊密な統合。
これらにより、システムは温度異常を早期に警告できるため、障害が発生する前に予防措置を講じることができます。
5. 液体冷却バッテリーエネルギー貯蔵システムを維持するにはどうすればよいですか?
効率的で安定した安全な温度制御性能を備えた液冷バッテリーエネルギー貯蔵システムは、大規模エネルギー貯蔵プロジェクト、産業用および商業用エネルギー貯蔵、グリッドサイドエネルギー貯蔵、および統合された太陽光発電エネルギー貯蔵システムにおける主流の技術となっています。ただし、液冷システムの優れた放熱能力にもかかわらず、日常のメンテナンスは依然として重要です。適切なメンテナンスは、システムの長期安定した動作を保証するだけでなく、バッテリー寿命を延ばし、運用およびメンテナンスのコストを削減し、エネルギー貯蔵資産の全体的な価値を高めます。では、液冷バッテリーエネルギー貯蔵システムを適切にメンテナンスするにはどうすればよいでしょうか?
(1) 日常監視：システムを制御可能な状態に保つ
液冷エネルギー貯蔵の中核は温度制御システムであるため、主要なシステムパラメータのリアルタイム監視を維持する必要があります。これには主に次のものが含まれます。
温度監視
バッテリーモジュールの温度を定期的に確認してください
セルの温度差が許容範囲内 (通常 ≤ 3 ～ 5°C) 内にあることを確認します。
局所的な加熱や異常なホットスポットがないか確認します
温度の安定性はバッテリーの寿命と安全性に直接関係するため、最も重要な日常点検項目となります。
冷却水の温度、圧力、流量
冷媒供給回路の温度差は正常ですか？
流量は安定していますか？
異常な圧力変動はありませんか？流量が不十分または圧力が低い場合は、パイプの詰まり、漏れ、ポンプの故障の可能性があります。
システムアラーム記録
BMS、EMS、および液冷コントローラーのアラームを定期的に確認してください
温度異常、流量警報、センサー異常に迅速に対応
ソフトウェア監視による早期発見と対処が最も効果的なメンテナンス方法です。
(2) 液冷システムのメンテナンス: 冷却性能を確保するための重要な手順
液冷エネルギー貯蔵システムのメンテナンスは、次の側面に重点を置いています。
クーラントのメンテナンスと交換
クーラントを長期間使用すると、劣化、汚染、濃度変化が生じる可能性があります。したがって、次のことが必要です。
冷却水レベルを定期的に確認してください
冷却剤の濃度と比率が要件を満たしていることを確認する
メーカーの推奨に従ってクーラントを交換します (通常は 1 ～ 2 年ごと)。
非準拠の液体を使用すると、熱交換効率に影響を与え、さらにはパイプを腐食する可能性があります。
液体冷却システムに漏れがないか確認してください。液体冷却システムの漏れは次の原因となる可能性があります。 冷却効率の低下。ポンプのアイドリングと潜在的な短絡の危険性。以下に対処するには、定期的なチェックが必要です。接続の緩み。老朽化したパイプの亀裂。クーラントの滲み。
(3) 液冷プレートの洗浄と状態検査。液冷プレートのスケールの蓄積、詰まり、接触不良は放熱効率に直接影響します。以下をチェックしてください: 冷却剤の流路が妨げられていないこと。バッテリーモジュールとのスムーズかつ密着した接触。腐食や変形。
循環ポンプの点検。循環ポンプは液冷システムの中核となる動力部品であり、次の点に対処するために定期的な検査が必要です。 異常なノイズ。安定した流量と圧力。振動と漏れ。必要に応じて修理または交換してください。
(4) バッテリーモジュールのメンテナンス: バッテリー寿命を延ばす鍵。液冷システムによりバッテリーの劣化が大幅に軽減されますが、必要なモジュールのメンテナンスは依然として不可欠です。
セルの一貫性をチェック: 個々のセルの電圧差。温度の一貫性。内部抵抗の傾向。差が大きすぎる場合は、イコライズを実行するか、モジュールを交換する必要があります。掃除とホコリの除去
バッテリー収納部を清潔に保つことで、システムの熱や電子部品への粉塵によるダメージが軽減されます。
固定コンポーネントの検査
振動による接触不良を防ぐために、モジュールの取り付けコンポーネントがしっかりと固定されていることを確認してください。
(5) 環境維持: 長期的なシステムの安定性を決定する外部要因
エネルギー貯蔵室の良好な換気を維持します。
液冷システムですが、コンパートメント内の適切な空気の流れにより、全体の熱放散圧力が軽減されます。
極端な環境への影響を避ける:
高温の場所では直射日光を避けてください。
寒冷地では凍結防止対策が必要です。
湿気の多い環境や腐食性の環境では、密閉性と保護を強化する必要があります。
6. 液冷式バッテリーエネルギー貯蔵パックに関するよくある質問
新エネルギー産業の急速な発展に伴い、エネルギー貯蔵システムは徐々にエネルギー構造の重要なハブとなりつつあります。数あるエネルギー貯蔵技術の中でも、液冷バッテリーエネルギー貯蔵パックは、その高い放熱効率、高い安全性、長寿命、そして大規模エネルギー貯蔵プロジェクトへの適性により、業界の主流になりつつあります。この記事では、原理、性能、用途、設置、メンテナンス、安全性など、さまざまな側面からよくある質問に答えます。
(1) 基本的な考え方 よくある質問
Q1.水冷バッテリーエネルギー貯蔵パックとは何ですか?
液冷バッテリーエネルギー貯蔵パックは、液体冷却を使用してバッテリー温度を管理するエネルギー貯蔵製品です。バッテリーは動作中、特に大電流、高電力の充電および放電シナリオで大量の熱を発生します。熱が蓄積すると、バッテリーの性能が低下し、さらには安全上のリスクにつながる可能性があります。液冷システムは、パイプ内を循環する冷媒を使用して熱を素早く除去し、高精度の温度制御を実現し、バッテリーを最適な温度範囲内で動作させることができるため、システムの安全性と寿命が向上します。
Q2.なぜバッテリーの温度管理が必要なのでしょうか?リチウムイオン電池は温度に非常に敏感です。過度に高温になるとバッテリーの劣化が加速し、熱暴走の危険性が大幅に高まります。温度が過度に低いと充放電効率が低下し、完全に充電できなくなる場合もあります。バッテリーを均一で安定した温度範囲内に維持することは、エネルギー貯蔵システムの持続可能かつ安全な動作を確保するために重要です。液冷技術は、温度制御精度の向上、温度差の低減、放熱効率の向上を目的として開発されました。
Q3.液冷と空冷の違いは何ですか?
液体冷却は冷却剤を使用して指向性熱放散を実現しますが、空冷は空気の流れのみに依存します。液体冷却は、より速い熱放散、より優れた温度均一性、より高い安全性を提供するため、大規模なエネルギー貯蔵システムに適しています。空冷は比較的安価ですが、温度制御が不均一になるため、小規模なエネルギー貯蔵に適しています。エネルギー貯蔵施設の拡大に伴い、主流のソリューションとして空冷に代わって液体冷却がますます普及しています。
Q4.液体冷却システムの冷却剤とは何ですか?それは危険ですか？
冷却剤は一般にエチレングリコールと水の混合物であり、優れた熱伝導性、不燃性、低揮発性、耐食性、耐凍結性を備えています。電気伝導率が極めて低いため、漏電しても直ちにショートすることはありません。ほとんどの冷却液は車両冷却液と同様に安全性が高く、危険物には分類されません。
(2) 動作原理に関するよくある質問
Q5.液冷システムはどのようにしてバッテリーを冷却するのでしょうか?
液冷システムの中核は、液冷プレート、冷却剤、ウォーターポンプ、熱交換器、コントローラーで構成されます。動作中にバッテリーが発熱すると、その熱はバッテリーモジュールと液冷プレートとの接触を通じて冷却液に伝達されます。冷却剤はウォーターポンプの駆動下で循環し、熱を運び去って熱交換器に送り、そこで空気または冷却装置を通じて放散されます。システム全体が継続的な熱交換サイクルを形成し、バッテリーを健全な温度範囲内に保ちます。
Q6.液冷プレートの役割は何ですか?
液冷プレートはバッテリーモジュールに直接取り付けられており、熱伝達の重要なコンポーネントです。内部の精密流路設計により、冷媒が放熱面に均一に接触し、効率的な放熱と最小限の温度差制御を実現します。液冷プレートの性能は、液冷システムの放熱品質とバッテリー寿命を決定します。
Q7.液冷システムにはインテリジェントな制御が必要ですか?
はい。液体冷却システムは通常、バッテリー管理システム (BMS) と統合されています。温度が上昇すると、システムは自動的に冷却液の流量を増やし、バルブ位置を調整し、ブースターモードを作動させて正確な温度制御を実現します。インテリジェントな制御は効率を向上させるだけでなく、異常な状況ではタイムリーなアラームやシャットダウンを提供し、安全性を確保します。
(3) パフォーマンスアドバンテージに関するよくある質問
Q8.液冷エネルギー貯蔵パックの主な利点は何ですか?
液冷エネルギー貯蔵パックの主な利点は次のとおりです。
より正確な温度制御。バッテリー間の温度差は 3°C 以内に制御されます。
より高速な放熱フィードバックにより、高電力アプリケーションに対応可能。
バッテリーのサイクル寿命が向上し、寿命が 20% ～ 40% 延長されました。
より安全な動作により、熱暴走のリスクが軽減されます。
より高いエネルギー密度により、よりコンパクトなシステムが可能になります。
騒音が低く、産業および商業用途に適しています。
Q9.液冷システムは電力を消費しますか?エネルギー貯蔵効率が低下しますか?
液体冷却システムは、ポンプの動作と熱交換のためにある程度のエネルギーを消費します。ただし、全体のエネルギー消費量は非常に低く、一般にエネルギー貯蔵システムの総エネルギーの 1% ～ 3% です。それによってもたらされる安全性の向上と寿命の延長と比較すると、このエネルギー消費量は完全に許容範囲内です。
Q10.液冷システムからの騒音は使用に影響しますか?
液冷システムの騒音は主にウォーターポンプとファンから発生し、一般に空冷システムよりも低くなります。液冷は放熱効率が高いため、ファンを高速で動作させる必要がなく、全体の騒音が低いため、工場や商業ビルなど騒音に敏感な場所に適しています。
(4) 適用シナリオ FAQ
Q11.液冷エネルギー貯蔵パックの使用に適しているのはどのシナリオですか?
液冷エネルギー貯蔵パックは、熱放散、安全性、寿命に対する高い要件を備えた次のようなあらゆるシナリオに適しています。
大規模な系統側エネルギー貯蔵発電所。
産業用および商業用エネルギー貯蔵。
太陽光発電エネルギー貯蔵、風力エネルギー貯蔵;
マイクログリッドシステム。
データセンターのバックアップ電源。
急速充電ステーション、バッテリー交換ステーションのエネルギー貯蔵。
高温または極寒の環境でのエネルギー貯蔵の展開。
Q12.住宅用エネルギー貯蔵には液体冷却が必要ですか?
通常はそうではありません。住宅用エネルギー貯蔵装置はサイズが小さく、電力が低く、熱の発生もほとんどありません。空冷で十分です。液冷システムは、50kWh から MWh までの大容量エネルギー貯蔵システムに適しています。
Q13.液冷エネルギー貯蔵は高温地域に適していますか?
非常に適しています。液冷システムは高温領域でも安定した温度制御を維持でき、特に砂漠、発電所、コンテナ船室などの高温環境で優れた性能を発揮します。猛暑時にはエアコンとの併用も可能です。
Q14.液冷システムは寒冷地でも動作しますか?
はい。冷媒には不凍特性があり、液冷システムにより低温でも流動性を維持できます。また、温度制御戦略によってバッテリーパックの温度を上昇させることができ、氷点下数十度の環境でもシステムが正常に動作できるようになります。
(5) インストールと使用方法に関するよくある質問
Q15.水冷エネルギー貯蔵パックを取り付ける際に注意すべき点は何ですか?
インストール中に次のことを確認してください。
風通しが良く、敷地内に障害物がないこと。
堅牢な防水・防塵装備ベース。
密閉して漏れのない冷却剤配管接続。
通信線と電力線の標準化された配線。
周囲の光、風、雨がバッテリーパックに直接触れないようにしてください。
システムの設置後に、流量、圧力、温度のテストを含む包括的な試運転を実行する必要があります。適切に設置すると、後の故障が大幅に減少し、安全性が向上します。
Q16.液冷エネルギー貯蔵パックは屋外に設置できますか?
ほとんどの液冷エネルギー貯蔵製品は、コンテナ化またはラックマウント型の設計を採用しており、屋外に直接展開できます。ただし、日よけ、雨よけ、防湿基礎、避雷装置などの環境保護対策が必要です。
Q17.水冷システムは設置後に補充する必要がありますか?
一部のシステムには冷却剤があらかじめ充填されていますが、その他のシステムには現場での追加が必要です。冷却剤は、メーカーの要求する濃度と比率に従って追加する必要があります。冷却剤を追加した後は、システム内に気泡がなく、良好な流路が維持されるように、エアパージ手順を実行する必要があります。
(6) メンテナンスに関するよくある質問
Q18.水冷システムの冷却剤はどのくらいの頻度で交換する必要がありますか?
一般的には1〜2年ごとに交換することをお勧めします。高温環境や長期にわたる高出力運転などのシナリオにおいて、交換サイクルを適切に短縮できます。クーラントに濁り、変色、または不純物が含まれていることが判明した場合は、直ちに交換する必要があります。
Q19.液冷配管はいつ検査する必要がありますか?次の状況では、直ちに検査が必要です。
バッテリー温度の異常な上昇。
流量の減少を示すシステムアラーム。
冷却剤の圧力変動。
地面には液体の痕跡。
ポンプの異常な騒音または大きな振動。
定期的に検査を行うことで、長期にわたる小規模な漏れによって引き起こされる安全上の問題を防ぐことができます。
Q20.液冷システムのウォーターポンプが損傷することはありますか?
ウォーターポンプは高負荷の作動部品であり、長期間の使用により磨耗する場合があります。一般的な寿命は数万時間以上で、必要に応じて交換できます。騒音、流量、温度を定期的に監視することで、ポンプの経年劣化の兆候を事前に検出できます。
Q21.液体冷却システムはクリーニングが必要ですか?
はい。クーラント内の堆積物やスケールは熱交換効率を低下させます。洗浄サイクルは動作環境と冷却剤の品質によって異なります。 1 ～ 2 年ごとに完全なクリーニングを行うことをお勧めします。
(7) 安全に関するよくある質問
Q22.液体冷却システムの漏れはショートを引き起こしますか?
いいえ、直ちに短絡が発生するわけではありません。冷却液は導電率が極めて低く、純水よりもはるかに安全です。電池収納部には液漏れ検出機能と警報機能もあります。リスクが検出されると、システムは自動的にシャットダウンします。仕様に従って保守されていれば、漏水事故は非常にまれです。
Q23.液冷エネルギー貯蔵装置は熱暴走を起こす可能性がありますか?
どのリチウム電池システムにも理論上のリスクは伴いますが、液体冷却によりその可能性は大幅に減少します。正確な温度制御、均一な熱放散、インテリジェントな保護機構を備えた液体冷却は、熱暴走の拡大を効果的に抑制し、現在利用可能な最も安全なエネルギー貯蔵温度制御方法の 1 つです。
Q24.水冷システムの電源が失われるとどうなりますか?
システムは循環を停止しますが、バッテリー温度が上昇し続けない限り、差し迫った危険はありません。高電力で動作している場合、BMS は自動的に電力を下げるか動作を停止して、バッテリ温度が上昇し続けないようにします。
Q25.液冷エネルギー貯蔵にはどのような防火対策が可能ですか?
これらには通常、煙と温度センサーの監視が含まれます。ガス消火システム（六フッ化硫黄、不活性ガスなど）。ヒューズ保護や電流制限などの電気的安全対策。収納コンパートメントは独立した断熱設計。
(8) 調達・選定に関するよくある質問
Q26.水冷エネルギー貯蔵パックを選択する際に考慮すべき指標は何ですか?以下が含まれますが、これらに限定されません。 温度差制御機能。電池の種類 (例: リン酸鉄リチウム);エネルギー密度;高度な液体冷却構造設計。クーラントの耐久性。 BMS 知能レベル。システムの安全性認証。システムの寿命と保証サービス。 EMS対応。
Q27.液冷エネルギー貯蔵は空冷エネルギー貯蔵より高価ですか?
初期の機器コストは確かに高くなりますが、液体冷却には、長期間の運用に対して大きな利点があります。失敗が少なくなります。安全事故のリスクが低い。メンテナンスコストの削減。
全体的なライフサイクルコストは実際にはさらに有利です。
液冷式バッテリーエネルギー貯蔵パックは、安全性、信頼性、高効率、長寿命などの複数の利点を備えており、エネルギー貯蔵業界の中核となる技術トレンドになりつつあります。液冷システムの基礎、動作メカニズム、安全戦略、メンテナンス方法、応用シナリオを徹底的に理解することで、ユーザーはこの高度なエネルギー貯蔵技術をより科学的に評価、使用、管理できるようになります。
