製品紹介:

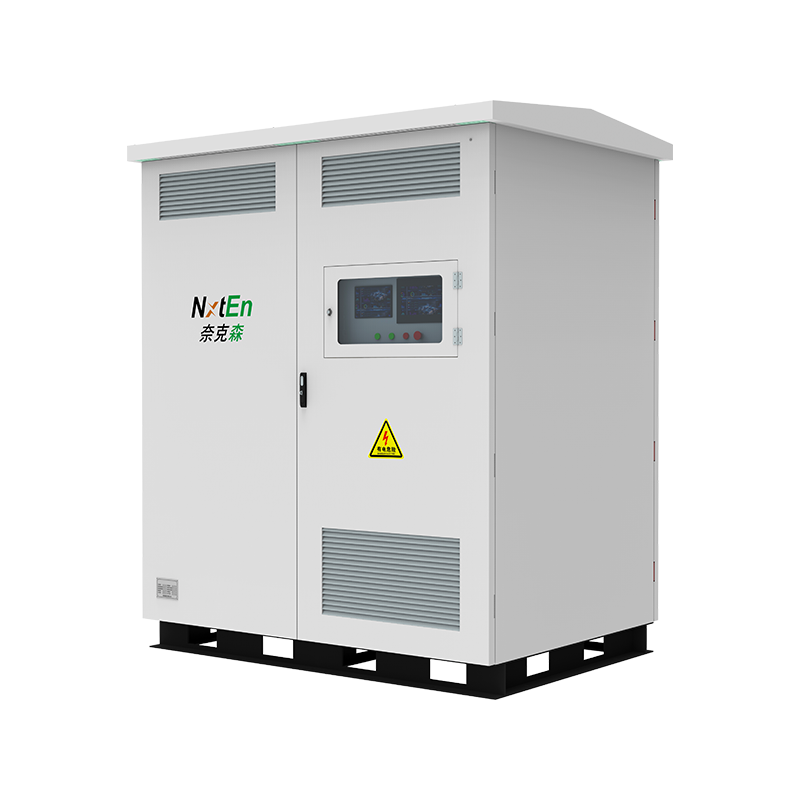

屋外商業および産業用エネルギー貯蔵キャビネット (水冷) - 400 は、最大 430kWh のシステム容量と 200kW の定格電力を誇ります。このキャビネットには、安全性が高く長寿命のリン酸鉄リチウム電池システム、インテリジェント電池管理システム (BMS)、効率的な液冷熱管理システム、アクティブ火災安全システム、およびモジュール式蓄電コンバータ (PCS) が統合されています。この完全で独立した安全かつ効率的なエネルギー貯蔵ユニットは、プロジェクトの展開を簡素化し、エネルギーのニーズに柔軟に対応します。
利点と特徴:
1. 安全・安定稼働
このシステムは安全性が高く長寿命のリン酸鉄リチウム電池を使用しており、ソースからの熱安定性を確保しています。正確な液冷温度制御システムにより、セルが最適な温度範囲内で動作し、劣化が遅くなります。堅牢な充放電戦略と組み合わせると、システムのサイクル寿命は 10,000 サイクルを超え、確実な投資収益率が得られます。
2. 効率的かつインテリジェントな液体冷却
内蔵の高効率液体冷却ソリューションは、冷却剤を大容量バッテリーパックに直接適用し、効率的な熱管理とシステム内の温度差を最小限に抑え、大容量バッテリーシステムの熱均一性の課題に効果的に対処します。このシステムは、厳しい環境でも最適な動作条件を維持し、超高信頼性、高い変換効率、長寿命を保証し、動的な環境における屋外の産業用および商業用アプリケーションに適しています。
3. 独立した動作設計
クラスタベースの独立運用設計を採用し、各蓄電キャビネットが独立したサブシステムとして機能します。安全な障害シャットダウンをサポートし、キャビネット内のモジュール障害は他のキャビネットの通常の動作に影響を与えることなく自動的に隔離されます。これにより障害ドメインの分離が実現し、エネルギー貯蔵プラント全体の可用性と信頼性が向上します。
4. モジュール式でコンパクトな設計
すべてのコアコンポーネントはモジュール構造を採用しており、オンライン交換やメンテナンスをサポートします。キャビネット全体の占有面積はわずか数平方メートルなので、スペースを節約できます。その標準化された統合設計は、柔軟なレイアウトと迅速な積み重ねと拡張をサポートし、大規模なエネルギー貯蔵プラントの計画と導入をこれまでよりも簡単かつ効率的にします。
アプリケーションシナリオ:
● 大規模な産業および商業の山谷裁定取引
● 重要な負荷に対する緊急バックアップ
● 迅速に展開可能な仮設電源
Nxten 屋外商業および産業用エネルギー貯蔵キャビネット (水冷) は、分散設計コンセプトを採用しています。システム容量430kWh、定格電力200kwで、安全性の高い長寿命バッテリー、バッテリー管理システム、高効率液冷熱管理システム、防火システム、モジュラーPCSを単一の標準化された屋外キャビネットに統合し、安全で効率的かつ柔軟なエネルギー貯蔵システムを形成します。この製品は、さまざまな電力およびエネルギー要件を満たす柔軟な拡張のための並列接続をサポートしており、現場でのプラグアンドプレイ設置が特徴です。
代表的な用途:
● 工場やショッピングモールのピークシェービング
● デマンド料金管理
● 再生可能エネルギーの統合（太陽光/風力）
● マイクログリッドアプリケーション
特徴:
● 安全性が高く長寿命のバッテリー
● 液体ベースの冷却ソリューション
● クラスタは安全な障害シャットダウンにより独立して動作します
● 設置面積がコンパクトなモジュラー設計
● 三重保護安全システム内蔵
| モデル | NKS ESS-240-x-IA(x=430/482) | NKS ESS-260-x-IA(x=464/522) |
| 定格電圧 | 768V | 832V |
| 定格エネルギー | 430/482kWh | 464/522kWh |
| パック数量 | 5S2P | 5S2P |
| 交流電圧 | 380±15%Vac、50/60Hz | |
| 定格電力 | 240kW | 260kW |
| THDV 電圧高調波歪み(線形負荷時) | <3% | |
| サイクル寿命(容量≧75%) | 7500 @100%DOD、RT | |
| 効率 | 88% | |
| IP等級 | IP54 | |
| 寸法(幅*奥行き*高さ) | W2100*D1520*H2560±5mm | |
| 重量 | 6T±10kg | 6.05T±10kg |
| 防火管理 | 複合検出器 | |
| 熱管理 | 液体冷却 | |
| コミュニケーション | CAN/Modbus/TCPIP | |
About Nxten
0㎡
0+
0+
0+
What’S News
の 屋外商業および産業用エネルギー貯蔵キャビネット (水冷) -400 は、大規模なエネルギー貯蔵シナリオ向けに設計された高性能統合エネルギー貯蔵ソリューションです。最大 430kWh のシステム容量と 200kW の定格電力を備え、工業団地や商業団地、太陽光発電貯蔵プロジェクト、グリッド側の規制、非常用電源など、さまざまな高エネルギー消費アプリケーションのニーズを満たすことができます。新世代の液冷エネルギー貯蔵装置として、安全性の高いリン酸鉄リチウム電池システム、インテリジェント電池管理システム (BMS)、高効率液冷熱管理システム、アクティブ防火システム、モジュラーエネルギーコンバーター (PCS) が単一の独立した屋外エネルギー貯蔵ユニットに深く統合されています。
の biggest highlight of this energy storage cabinet is its use of highly efficient liquid cooling technology. Compared with traditional air cooling, liquid cooling utilizes direct and efficient heat exchange between the coolant and the battery module, allowing heat to be quickly and evenly removed from the cell surface. The coolant circulates in a sealed liquid path, and through precise control of flow rate and temperature, the temperature difference between the cells is maintained within an extremely low range, fundamentally solving the common temperature unevenness problem in high-power, high-cycle energy storage systems. Thanks to this precise temperature control capability, the energy storage cabinet can maintain stable battery performance even under high-temperature environments, continuous high-load operation, or long-term high-power charge-discharge conditions, significantly extending battery life, effectively reducing the risk of thermal runaway, and improving the long-term reliability of the system.
熱管理システムの利点に加えて、エネルギー貯蔵キャビネットに組み込まれたリン酸鉄リチウム (LFP) バッテリー システムもその性能の中核基盤です。 LFP バッテリーは、高い安全性、長寿命、優れた温度安定性で知られており、産業用屋外エネルギー貯蔵用途に特に適しています。システム内のインテリジェント BMS は、電圧、電流、温度、絶縁状態、健全性 (SOH) などの主要なパラメータをリアルタイムで監視します。均等化管理、異常警告、段階的保護メカニズムなどの機能と組み合わせることで、バッテリーがライフサイクル全体を通じて高効率で信頼性の高い状態を維持できるようになります。 BMS は液冷システムと連携して動作し、より過酷で動的な動作条件下でもバッテリーが優れた性能を維持できるようにします。
安全性の観点から、液冷エネルギー貯蔵キャビネット 400 には、通常、煙監視、温度異常分析、ガス消火システム、電池室と電気室間の独立した絶縁などの能動的防火システムが装備されています。異常が検出されると、システムは自動的に早期警戒および火災予防措置を発動し、事故の拡大を効果的に防止します。同時に、エネルギー貯蔵キャビネットは堅牢な屋外保護構造を採用しており、通常は IP54 以上の定格を達成し、高温、低温、湿度、塩水噴霧、砂嵐などのさまざまな過酷な環境に適しており、年間を通じて無人での運用が可能です。
Ningbo Nxten Energy Technology Co., Ltd. は、屋外商業用および産業用エネルギー貯蔵キャビネット (液冷式) の専門メーカーです。 430kWhの大容量、200kWの高出力、液冷による高い安定性、強力なPCS調整機能、インテリジェントなシステム管理を備えたこの液冷屋外商業用および産業用エネルギー貯蔵キャビネットは、プロジェクトの設計、建設、運用および保守のしきい値を大幅に削減するだけでなく、その「プラグアンドプレイ」ソリューションにより、産業、商業、電力網、および新エネルギーシナリオにおけるエネルギー貯蔵システムの迅速な展開も促進します。
